my.house.hr / iot.house.hr / my.cnus.hr upute za korištenje aplikacije

my.house.hr / iot.house.hr - Powered By EKO PLAM

my.house.hr / iot.house.hr / my.cnus.hr sustav centralnog nadzora i upravljanja omogućava jednostavan pristup i centralizirano upravljanje vašim sustavom "pametna kuća" bez nepotrebnog instaliranja dodatnih aplikacija i neovisno o vrsti uređaja koji koristite.

Jednostavno možete imati kontrolu bilo kada i bilo gdje bez obzira na kompleksnost sustava kojim upravljate, vrstu uređaja koji koristite, način spajanja na internet: ADSL, Broadband, 2G, 3G, USB Broadband stick ... i neovisno o tome gdje se nalazite!

Mislili ste da je nemoguće? Sve je moguće ...

U nastavku se nalaze opisi funkcionalnosti i pojašnjenja za osnovne funkcije generičke mobilne aplikacije.

S obzirom da je svaki sustav upravljanja specifičan te da se svakom sustavu kojega je potrebno upravljati pristupa individualno, svaka mobilna aplikacija za nadzor i upravljanje ima jedinstvene komponente i logiku rada. Aplikacija je prilagođena korisniku, maksimalno je intuitivna, samoobjašnjiva te sadrži određene informacije i postavke koje su neophodne za kvalitetan nadzor sustava od strane servisera.

NAPOMENE

Dostupne mogućnosti definirane su u odnosu na funkcionalnost nadzorno upravljačkog sustava i razlikuju se od sustava do sustava te od aplikacije do aplikacije.

Promjena parametara putem mobile aplikacije je moguća isključivo ako su svi moduli povezani na internet odn. na Cloud server.

Ako su svi moduli povezani na internet odn. na Cloud server, svi parametri i naredbe zadane putem mobilne aplikacije se u pravilu izvršavaju trenutno. Kratke odgode (0.1 - 5s) su moguće ukoliko je neadekvatna internet veza i/ili ukoliko postoji veliki broj istodobnih promjena parametara i/ili zadanih naredbi.

Sve promjene parametara i naredbe zadane u trenutku kada svi moduli nisu povezani na internet odn. na Cloud server se "čuvaju" na serveru do 24 sata i čekaju na ponovno spajanje modula kada će se prema zadanom redosljedu izvršiti.

Dijagrami omogućavaju retroaktivno praćenje rada sustava i time olakšavaju dodatnu optimizaciju rada sustava te pruža serviserima jednostavniju dijagnostiku ukoliko postoje problemi u radu.

Dijagrami su u pravilu namijenjeni servisnoj službi i ne moraju nužno biti razumljivi korisnicima sustava!

- ZA POTPUNU FUNKCIONALNOST SUSTAVA POTREBNO JE OSIGURATI STALNO NAPAJANJE TE STALNI WIFI/ETHERNET PRISTUP INTERNETU!

- OSIGURAVANJE NAPAJANJA TE LOKALNA DISTRIBUCIJA SU ISKLJUČIVA OBAVEZA KORISNIKA!

- OSIGURAVANJE PRISTUPA INTERNETU TE LOKALNA MREŽNA INFRASTRUKTURA SU ISKLJUČIVA OBAVEZA KORISNIKA!

- TVRTKA EKO PLAM d.o.o. NE PREUZIMA APSOLUTNO NIKAKVU ODGOVORNOST NITI OBAVEZU ODRŽAVATI FUNKCIONALNO NAPAJANJE TE FUNKCIONALAN PRISTUP INTERNETU U OBJEKTU KORISNIKA!

- TVRTKA EKO PLAM d.o.o. NE PREUZIMA APSOLUTNO NIKAKVU ODGOVORNOST ZA BILO KAKVU DIREKTNU/INDIREKTNU ŠTETU ILI POSLJEDICE UZROKOVANE PRIVREMENOM ILI TRAJNOM NEMOGUĆNOŠĆU UPRAVLJANJA, KORIŠTENJA SUSTAVA, PREKIDIMA U RADU I OSTALIM SMETNJAMA RADI NEADEKVATNOG NAPAJANJA, PRISTUPA INTERNETU ILI BILO KOJE DRUGE KOMPONENTE KOJA JE NEOPHODNA ZA POTPUNU FUNKCIONALNOST SUSTAVA!

Osnovne kratice koje se mogu prikazati u aplikaciji

- G: grijanje

- H: hlađenje

- Polaz: polazni vod

- Povrat: povratni vod

- Režim rada: u pravilu određuje režim rada sustava grijanje/hlađenje

- Radni termostat G: radni termostat grijanja (minimalna temperatura u spremniku za potrošnju prema Grijanju)

- Radni termostat PTV: radni termostat Potrošne Tople Vode (minimalna temperatura u spremniku za potrošnju prema pumpi recirkulacije)

- Radni termostat BAZEN: radni termostat akumulacije Grijanja (minimalna temperatura u spremniku za potrošnju prema BAZENU)

- Polaz grijanje (PG>): temperatura polaza prema krugu grijanja

- Polaz hlađenje (PH>): temperatura polaza prema krugu hlađenja

- LT (Low Temperature): niži temperaturni režim (u pravilu se odnosi na polaznu temperaturu izvora toplinske energije)

- HT (High Temperature): viši temperaturni režim (u pravilu se odnosi na polaznu temperaturu izvora toplinske energije)

- Setpoint (SET): zadana vrijednost

- Diferencija (DIF): razlika temperature potrebna za aktivaciju perifernog uređaja (npr. cirkulacijske pumpe)

- Histereza (HIST): razlika vrijednosti

- PTV: Potrošna Topla Voda

- TP: Toplinska Pumpa (Dizalica Topline)

- MV: Miješajući ventil

- PV: Prekretni ventil

- KV: Kuglasti ventil (ON/OFF)

- RC (Pumpa RC): pumpa recirkulacije PTV

- FC: ventilokonvektor (Fan Coil)

- Pumpa G/H: pumpa Grijanja/Hlađenja

- Pumpa podno: pumpa kruga podnog grijanja

- Pumpa radijatori: pumpa kruga radijatorskog grijanja

- Pumpa FC: pumpa ventilokonvektorskog G/H

- Spremnik PTV: spremnik Potrošne Tople Vode

- Pufer: akumulacijski spremnik

- Pufer G: akumulacijski spremnik grijanja

- Pufer H: akumulacijski spremnik hlađenja

- Pufer SG/SD: gornja/donja zona pufera

Lokalno upravljanje

Funkcija LOKALNO UPRAVLJANJE omogućava prebacivanje upravljanje sustavom na lokalnu razinu odn. putem uređaja koji to omogućavaju.

U pravilu se to odnosi na sobne termostate/korektore i ručne zahtjeve u strojarnici (1-0-2 prekidače) pomoću kojih je moguće upravljati sustavom ukoliko sustav iz nekog razloga privremeno ili trajno nije spojen na internet te je nemoguće koristiti mobilnu aplikaciju.

Funkcija AUTOMATSKO LOKALNO UPRAVLJANJE omogućava automatsko prebacivanje upravljanje sustavom na lokalnu razinu ukoliko sustav iz nekog razloga privremeno ili trajno nije spojen na internet te je nemoguće koristiti mobilnu aplikaciju.

Ove funkcije su dostupne za 9U-22 ili novije platforme.

Dijagram

Dijagram omogućava vizualno praćenje rada pojedinih komponenti sustava.

Podaci se čuvaju u bazi podataka u pravilu, za većinu standardnih sustava upravljanja, unatrag 5 dana (današnji dan i 5 dana arhive).

Za kompleksnije sustave, čuvanje podataka je moguće organizirati u trajanju 3, 6, 9 ili 12 mjeseci. U iznimno kompleksnim sustavima kod kojih je potreban uvid u analitičke podatke, moguće osigurati i do nekoliko godina arhive.

Po isteku perioda standardnog vremena čuvanja podataka za OnLine pristup, podaci se automatski brišu!

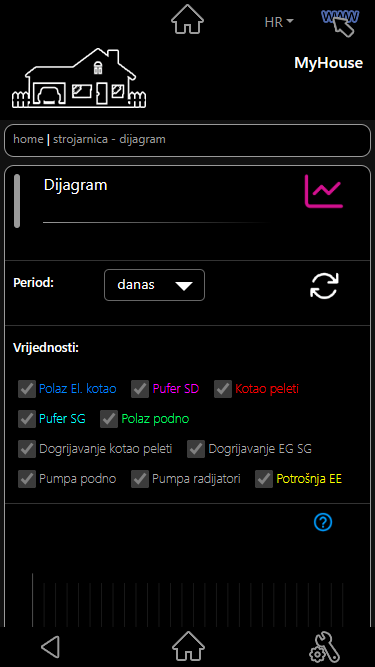

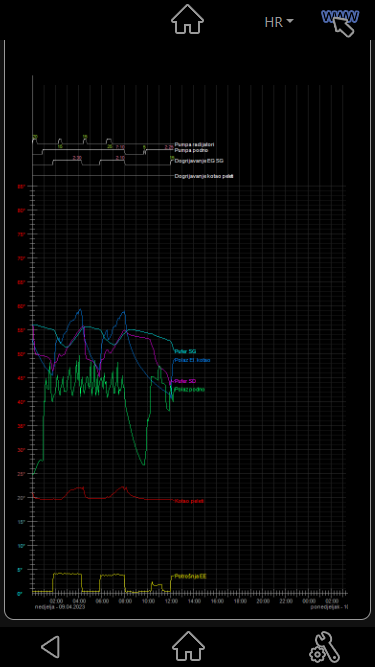

Na slici ispod je standardni prikaz dostupnih podataka za prikaz dijagrama. Svaki pojedini podatak je moguće uključiti ili isključiti iz prikaza dijagrama kako bi se prikazali svi podaci koje je potrebno prikazati za odabrani dan.

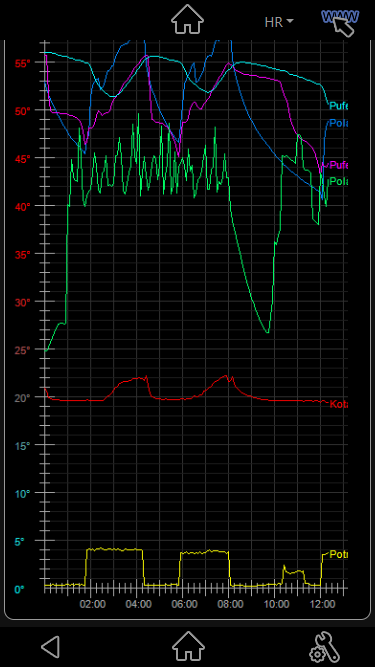

U odabranom periodu, svaki odabrani podatak prikazuje vrijednost u obliku krivulje te statuse perifernih uređaja (zahtjevi, pumpe, ventili i sl.) pri vrhu dijagrama u obliku linije stanja uključeno/isključeno sa prikazanim vremenima aktivnog stanja [sati:minute]

Prikaz je moguće uvećati radi jednostavnijeg pregleda pojedinih segmenata

Dijagrami omogućavaju retroaktivno praćenje rada sustava i time olakšavaju dodatnu optimizaciju rada sustava te pruža serviserima jednostavniju dijagnostiku ukoliko postoje problemi u radu.

Dijagrami su u pravilu namijenjeni servisnoj službi i ne moraju nužno biti razumljivi korisnicima sustava!

Grijanje i Hlađenje

Grupa grijanje i hlađenje omogućava nadzor i upravljanje svim vrstama radijatorskog, podnog, zidnog, stropnog i ventilokonvektorskog grijanja i hlađenja.

Aplikacija u realnom vremenu prikazuje sve parametre vezane uz ključne komponente zonskog grijanja i hlađenja.

Aktivnost svake upravljane komponente sustava označava simbol statusa koji je vizualno prilagođen vrsti same komponente. Npr, aktivnost radijatora, aktivnost podnog grijanja i sl.

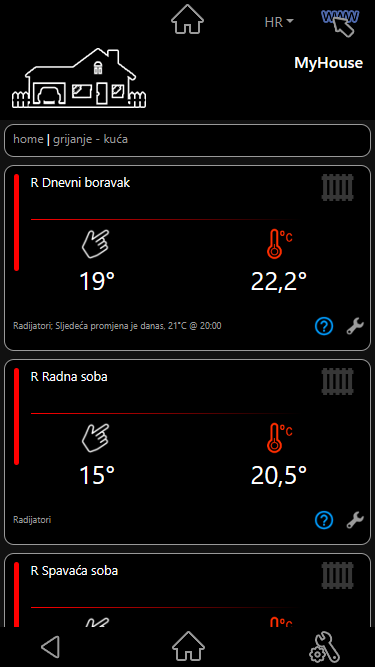

Na slici ispod su prikazane kontrole upravljanja zonskim grijanjem, neovisno za svaku prostoriju.

Promjenu zadanog parametra moguće je napraviti ručno, putem kontrole za promjenu stanja/parametra ili automatski putem vremenskih programa (timera).

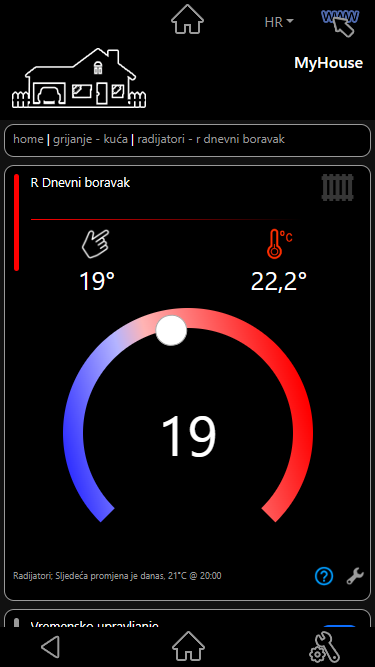

Na slici ispod je prikazana kontrola za promjenu zadane temeprature u odabranoj zoni.

Nazive, boju, redoslijed prikaza i ostale postavke svake prikazane stavke moguće je podesiti u postavkama koje se odnose na odabranu kontrolu.

Rasvjeta

Grupa rasvjeta omogućava nadzor i upravljanje svim vrstama rasvjete.

Aplikacija u realnom vremenu prikazuje statuse svakog pojedinog kruga rasvjete.

Aktivnost svake upravljane komponente sustava označava simbol statusa koji je vizualno prilagođen vrsti same komponente.

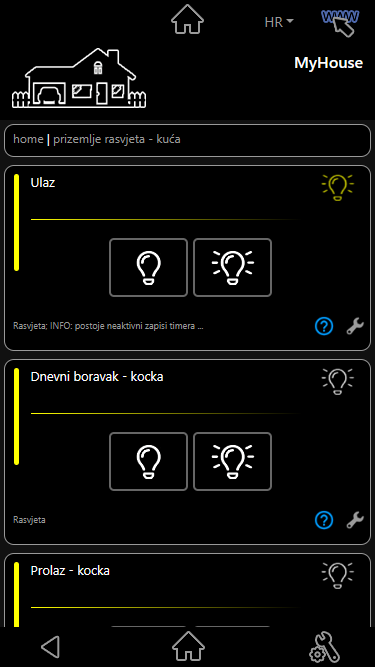

Na slici ispod su prikazane kontrole upravljanja rasvjetom

Svaki krug rasvjete možete neovisno programirati za automatsko uključivanje ili isključivanje koristeći vremenske programe (timere). Za automatsko upravljanje vanjskom ili dekorativnom rasvjetom možete koristiti vrijeme izlaska ili zalaska sunca prema kojem sustav automatski uključuje ili isključuje rasvjetu koju ste programirali.

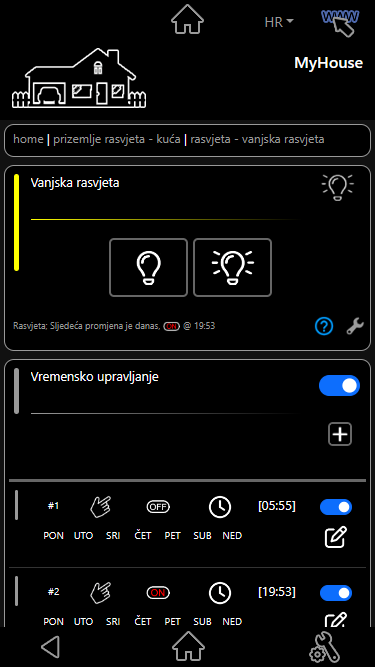

Na slici ispod su prikazani osnovni vremenski programi (timeri) za automatsko uključivanje i isključivanje vanjske rasvjete.

Za vrijeme uključivanja je odabran zalazak sunca [19:53] a za vrijeme isključivanja izlazak sunca [05:55]. Vremena izlaska i zalaska sunca se automatski ažuriraju prema godišnjem dobu.

Nazive, boju, redoslijed prikaza i ostale postavke svake prikazane stavke moguće je podesiti u postavkama koje se odnose na odabranu kontrolu.

Strojarnica

Grupa strojarnica omogućava nadzor i upravljanje ključnim komponentama strojarnice, kotlovnice ili sličnog postrojenja.

Aplikacija u realnom vremenu prikazuje sve parametre vezane uz ključne komponente strojarnice.

Aktivnost svake upravljane komponente sustava označava simbol statusa koji je vizualno prilagođen vrsti same komponente. Npr, aktivnost pumpe, aktivnost kotla, elektro grijača i sl.

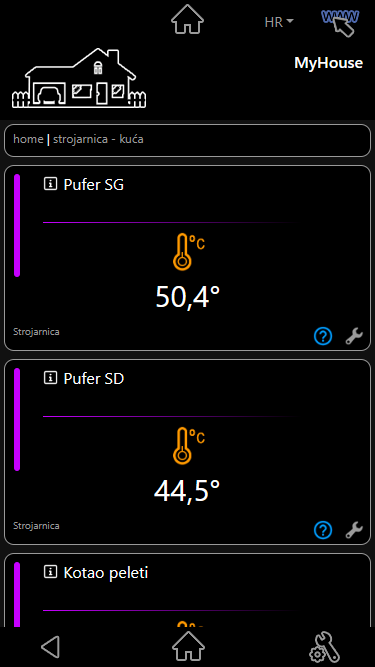

Na slici ispod su prikazane INFO vrijednosti temperatura

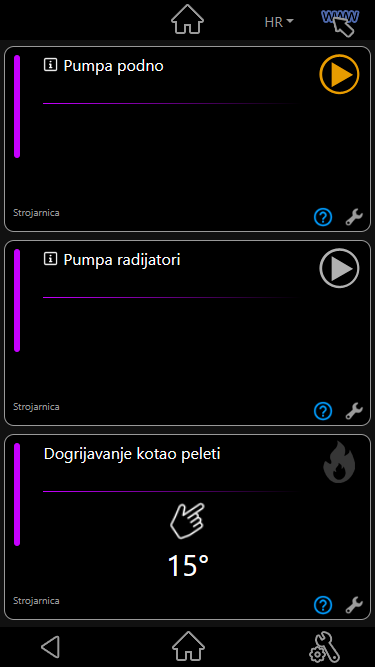

Na slici ispod su prikazani statusi aktivnosti pumpe podnog i pumpe radijatorskog grijanja

Na slici ispod je prikazan status aktivnosti elektro grijača

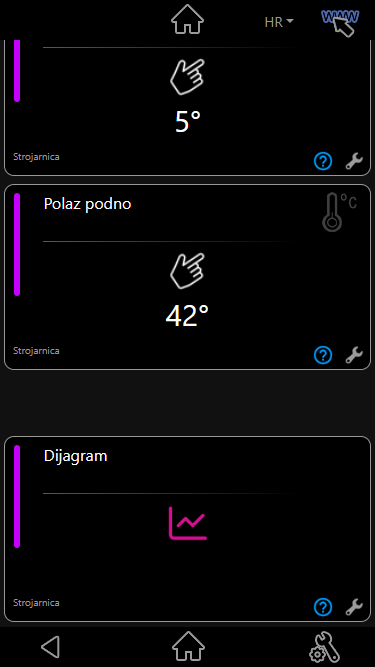

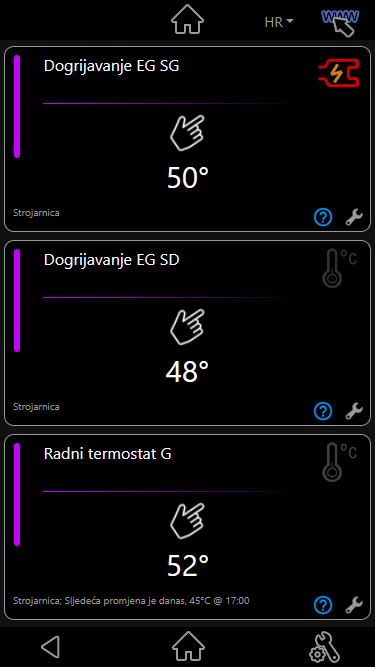

Na slici ispod je prikazan setpoint (zadana temperatura) polaza podnog grijanja (ikona ruke označava mogućnost promjene zadane vrijednosti)

Promjenu zadanog parametra moguće je napraviti ručno, putem kontrole za promjenu stanja/parametra ili automatski putem vremenskih programa (timera).

Pojedinie komponente koje su u sustavu konfigurirane kao INFO (na aplikaciji označene ikonom [i]) koriste se isključivo za prikaz izmjerenih vrijednosti te se za njih ne odnosi mogućnost promjena parametara, vremenskih programa (timera) i sl.

Nazive, boju, redoslijed prikaza i ostale postavke svake prikazane stavke moguće je podesiti u postavkama koje se odnose na odabranu kontrolu.

Ventilacija

Grupa ventilacija omogućava nadzor i upravljanje svim vrstama sustava ventilacije, rekuperacije, klima komora i sl.

Aplikacija u realnom vremenu prikazuje statuse svakog pojedinog kruga ventilacije.

Aktivnost svake upravljane komponente sustava označava simbol statusa koji je vizualno prilagođen vrsti same komponente.

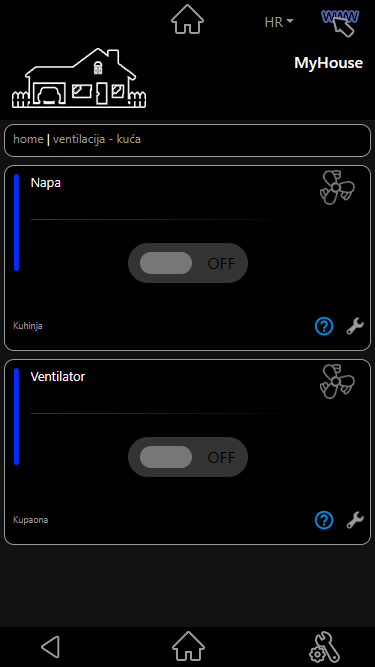

Na slici ispod su prikazane kontrole upravljanja ventilacijom.

Promjenu zadanog parametra moguće je napraviti ručno, putem kontrole za promjenu stanja/parametra ili automatski putem vremenskih programa (timera).

Nazive, boju, redoslijed prikaza i ostale postavke svake prikazane stavke moguće je podesiti u postavkama koje se odnose na odabranu kontrolu.

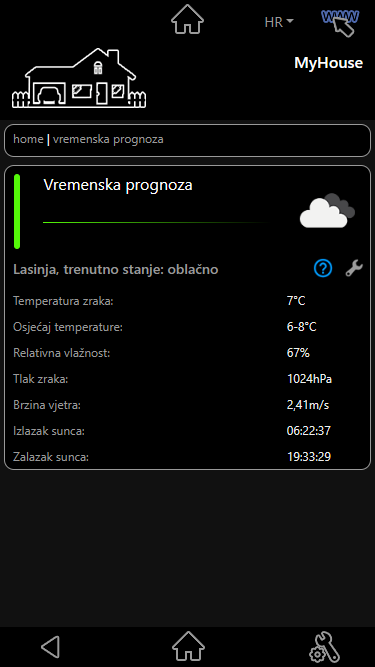

Vremenska prognoza

Vremenska prognoza prikazuje osnovne podatke prikupljene sa internet servisa prema odabiru meteorološke postaje odabrane u osnovnim postavkama sustava.

Prikazani podaci kao trenutna temperatura, relativna vlažnost zraka, brzina vjetra, vrijeme izlaska/zalaska sunca itd. osvježavaju se u realnom vremenu.

Postavke sustava

U postavkama sustava možete konfigurirati i prilagoditi osnovne korisničke parametre.

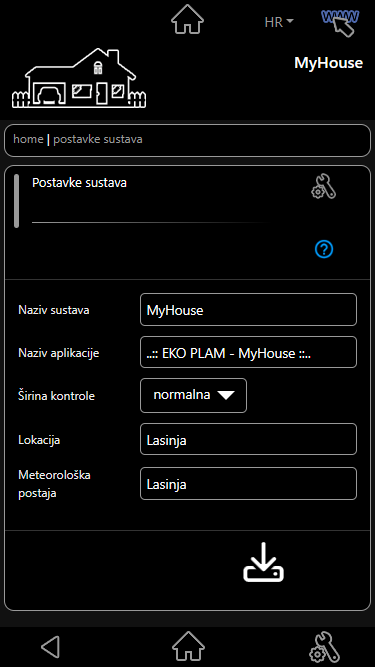

GLOBALNE POSTAVKE sustava omogućavaju promjenu naziva aplikacije i ostale parametre kao što su lokacija/meteorološka postaja i sl.

POSTAVKE GRID KONTROLE omogućavaju promjenu naziva i ostale parametre kao što su prioritet prikaza, boja kontrole, prikaz u "omiljenim" kontrolama i sl.

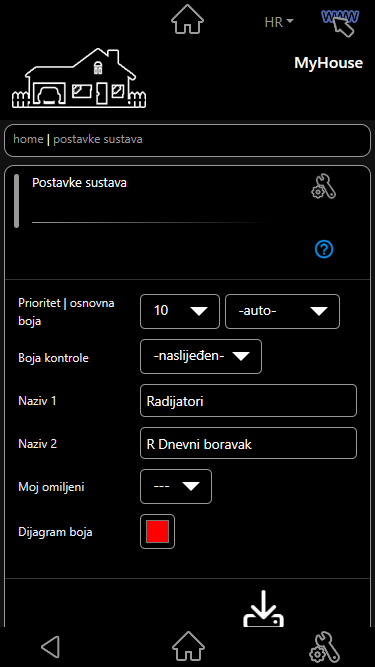

Na slici ispod je prikazana kontrola upravljanja radijatorskim grijanjem, osnovna boja kontrole je AUTO (preuzima boju od glavne kontrole) sa prioritetom prikaza 10 i crvenom bojom prikaza krivulje dijagrama.

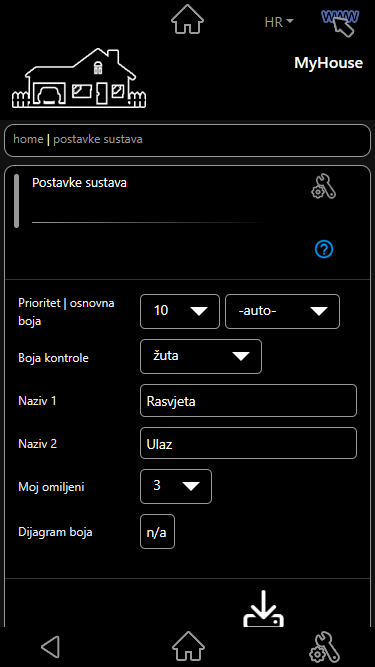

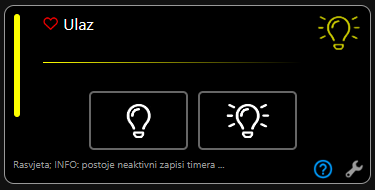

Na slici ispod je prikazana kontrola rasvjete koja nasljeđuje žutu boju grupe kontrola (-auto-) sa prioritetom prikaza 10 s time da je prikazana u "omiljenima" sa prioritetom 3 za koju je odabrana žuta boja prikaza.

Kontrola koja je odabrana za prikaz u "omiljenima" označena je ikonom srca s lijeve strane naziva.

Status sustava

Status sustava omogućava nadzor komunikacije svih modula uključenih u sustav.

Svaki modul, bez obzira na WiFi ili Ethernet način povezivanja sa internetom, u realnom vremenu komunicira sa Cloud serverom i na taj način ažurira prikaz svih trenutnih podataka. Ako je internet komunikacija u redu, svaki modul je automatski šalje sve relevantne podatke u intervalima od 0.1 do 120 i više sekundi, ovisno o konfiguraciji modula te značaju podataka za rad sustava.

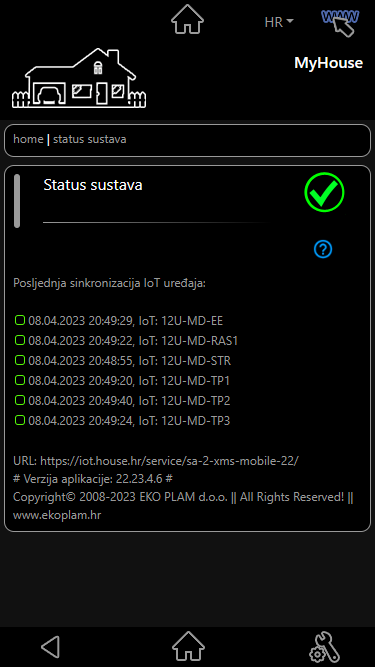

Na slici ispod je prikazan status sustava kod kojega su svi moduli izvršili sinkronizaciju prema zadanim intervalima te su svi statusi "zeleni"

Ukoliko dođe do privremenog ili trajnog prekida u komunikaciji, aplikacija automatski prikazuje ikone upozorenja te bojom status simbola označava status svakog IoT modula.

Žuti simbol upozorenja u gornjem lijevom kutu aplikacije te žuti ili crveni simbol upozorenja unutar prozora aplikacije označavaju da jedan ili više modula imaju problem sa komunikacijom

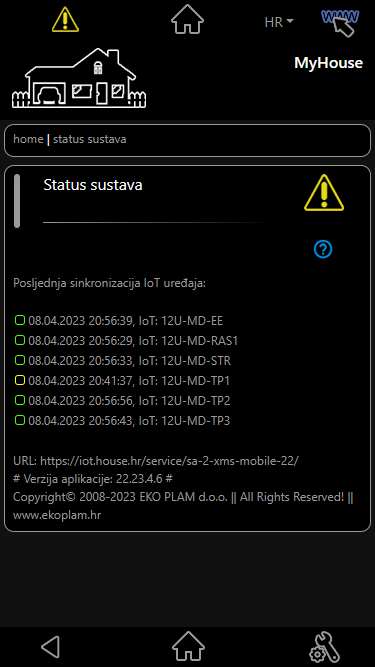

Na slici ispod je prikazan status sustava kod kojega jedan od modula nije izvršio sinkronizaciju prema zadanim intervalima te postoji kašnjenje više od 10 minuta.

Ovaj status u pravilu označava privremeni prekid u napajanju i/ili internet komunikaciji. Vrlo je vjerojatno da će se uskoro sinkronizacija ponovno uspostaviti.

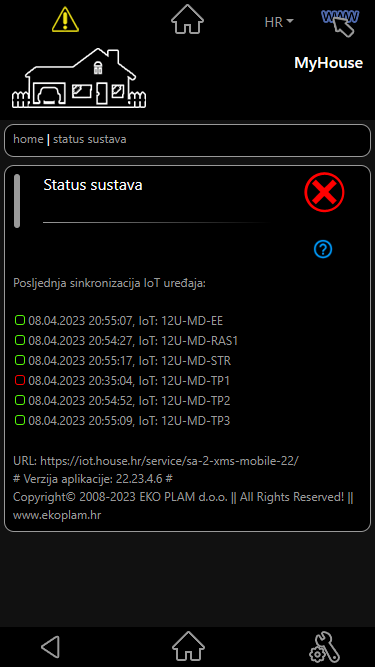

Na slici ispod je prikazan status sustava kod kojega jedan od modula nije izvršio sinkronizaciju prema zadanim intervalima te postoji kašnjenje od 20 ili više minuta.

Ovaj status označava da postoji potencijalno ozbiljniji problem sa napajanjem i/ili internet komunikacijom unutar objekta u kojem je sustav ugrađen.

Ukoliko dođe do bilo kakvog prekida u komunikaciji, provjerite da li modul(i) koji prijavljuju smetnje imaju ispravno napajanje, da li je dostupna WiFi/Ethernet veza te da li lokalna mreža omogućava neometani pristup internetu.

Prema potrebi isključite/uključite napajanje IoT modula i/ili resetirajte mrežnu opremu.

Ukoliko i dalje modul(i) nemaju ispravnu komunikaciju, molimo Vas da kontaktirate našu tehničku podršku kako bi provjerili mogući uzrok problema.

Analitika EE

Grupa analitika se odnosi na specifični zahtjev sustava kod kojeg je potrebno u realnom vremenu pratiti analitičke podatke koji se u pravilu odnose na potrošnju ili isporuku energije.

Različiti sustavi, radi optimizacije potrošnje, zahtijevaju praćenje potrošnje ulazne energije knpr. električna energija, plin i sl. te praćenje potrošnje energije potrebne za grijanje ili hlađenje prostora, potrošnje vode itd ...

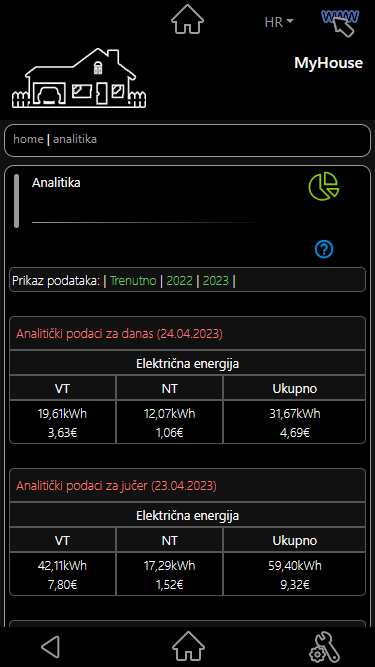

Na slici ispod su prikazani podaci potrošnje električne energije za VT, NT i UKUPNO u kWh i EUR. Podaci se automatski generiraju za dan, tjedan, mjesec i godinu

Kontrola izračuna putem funkcije f(x)

Kontrola izračuna putem funkcije f(x) se koristi za napredne izračune koje nije moguće dobiti direktnim mjerenjem.

Npr. izračun dobave ili potrošnje toplinske energije putem osjetnika temperature polaznog i povratnog voda te količine medija i sl.

Postavljanje zadane vrijednosti

Postavljanje zadane vrijednosti na kontrolama koje to omogućavaju izvodi se pomicanjem kliznog izbornika do odabira željene vrijednosti.

Vrijednost je moguće odabrati u predefiniranom opsegu koji je optimalno postavljen za svaku vrstu kontrole.

Primjer:

- zadana temperatura prostora 5-35

- zadana temperatura dogrijavanja od strane kotla 10-90

- zadana diferencija 2-20

- zadana histereza 2-20

itd ...

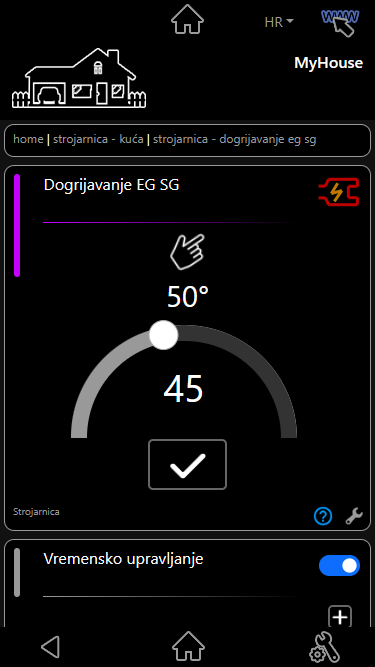

Na slici ispod je prikazan setpoint (zadana temperatura) dogrijavanja elektro grijača (ikona ruke označava mogućnost promjene zadane vrijednosti)

Trenutna zadana vrijednost: 50°C

Nova odabrana vrijednost: 45°C

Klikom na tipku sa ikonom kvačice upisujete novu odabranu vrijednost kao zadanu.

Osjetnici i periferne komponente

Kontrola prikaza osjetnika, pumpi, ventila i ostalih komponenata koristi se za prikaz temperature medija strojarskih instalacija, temperature zraka, relativne vlažnosti zraka, kvalitete zraka, statuse perifernih komponenti kao što su kotlovi, pumpe, elektro grijači, motorni pogoni ventila i sl.

Prikaz osjetnika je u pravilu INFO vrijednost (na aplikaciji označene ikonom [i]) pa nema dodatne postavke dok ostale kontrole koje imaju povezane izvršne komponente sustava (pumpe, ventile ...) prikazuju i simbol statusa koji je vizualno prilagođen vrsti same komponente.

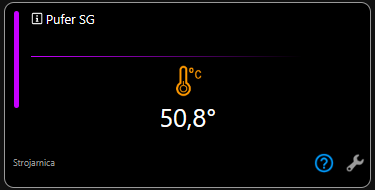

Slika ispod prikazuje temperaturu medija u akumulacijskom spremniku.

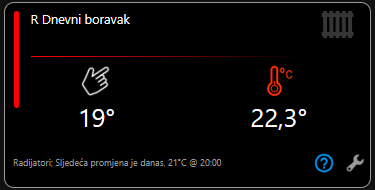

Slika ispod prikazuje trenutnu i zadanu temperaturu prostora.

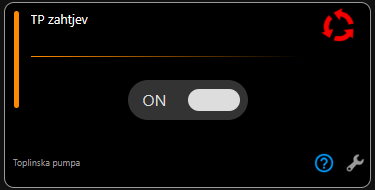

Slika ispod prikazuje upravljanje perifernim uređajem.

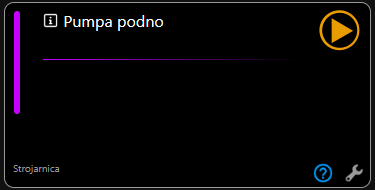

Slika ispod prikazuje status aktivnosti pumpe podnog grijanja.

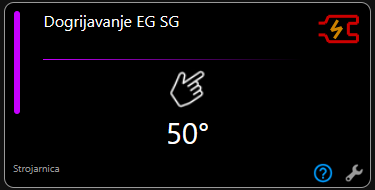

Slika ispod prikazuje status status aktivnosti elektro grijača.

Vremenski programi (timeri)

Vremenski programi (timeri) omogućavaju automatsku promjenu bilo kojeg parametra prema zadanoj vrijednosti u zadano vrijeme

Zadanu vrijednost je moguće odabrati u predefiniranom opsegu koji je optimalno postavljen za svaku vrstu kontrole.

Primjer:

- zadana temperatura prostora 5-35

- zadana temperatura dogrijavanja od strane kotla 10-90

- zadana diferencija 2-20

- zadana histereza 2-20

- zadano stanje uključeno/isključeno

- zadano stanje otvoreno/zatvoreno

- zadano stanje podignuto/spušteno

itd ...

Vrijeme promjene je moguće odabrati u vremenu od 00:00 do 23:59 ili prema izlasku / zalasku sunca za svaki dan u tjednu od ponedjeljka do nedjelje

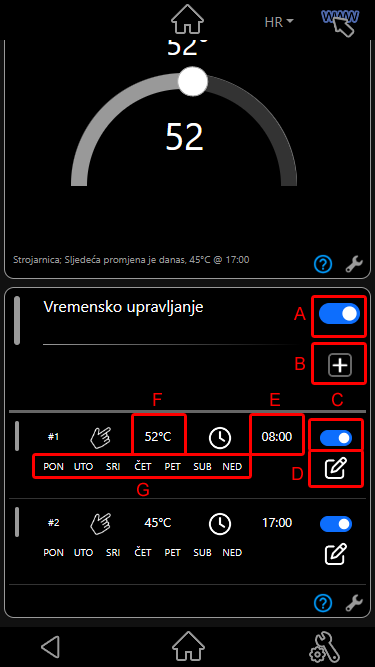

Slika ispod prikazuje dva vremenska programa (timera):

#1 zadana vrijednost 52°C, vrijeme promjene 08:00, za dane u tjednu od ponedjeljka do nedjelje (svaki dan)

#2 zadana vrijednost 45°C, vrijeme promjene 17:00, za dane u tjednu od ponedjeljka do nedjelje (svaki dan)

A - glavni odabir da li će svi upisani vremenski programi (timeri) biti omogućeni ili ne. Ova se kontrola tretira kao "MASTER SWITCH" za vremenske programe (timere)

B - izrada novog vremenskog programa (timera)

C - lokalni odabir da li će upisani vremenski program (timer) biti omogućeni ili ne

D - izmjena postojećeg vremenskog programa (timera)

E - odabrano vrijeme promjene za vremenski program (timer)

F - nova vrijednost koja će automatski biti ažurirana u odabrano vrijeme promjene

G - dani u tjednu kod kojih će se ažurirati nova vrijednost u odabrano vrijeme promjene

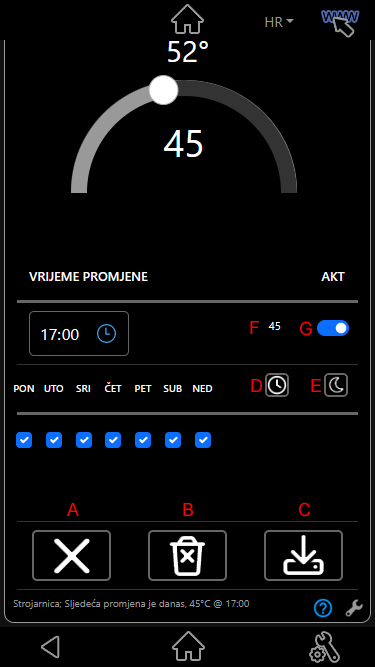

Slika ispod prikazuje izmjenu vremenskog programa (timera):

zadana vrijednost 45°C, vrijeme promjene 17:00, za dane u tjednu od ponedjeljka do nedjelje (svaki dan)

Svaki zapis možete promijeniti, obrisati ili jednostavno deaktivirati bez brisanja. Deaktivirani zapis vremenskog programa (timera) nema utjecaja na promjenu vrijednosti bez obzira što je upisan.

A - tipka za poništavanje izmjene vremenskog programa (timera)

B - tipka za brisanje vremenskog programa (timera)

C - tipka za spremanje promjena vremenskog programa (timera)

D - tipka za odabir vremena promjene u obliku sata (0-23) i minuta (0-59)

E - tipka za odabir vremena promjene u obliku izlazak sunca / zalazak sunca

F - nova vrijednost koja će automatski biti ažurirana u odabrano vrijeme promjene

G - lokalni odabir da li će upisani vremenski program (timer) biti omogućeni ili ne

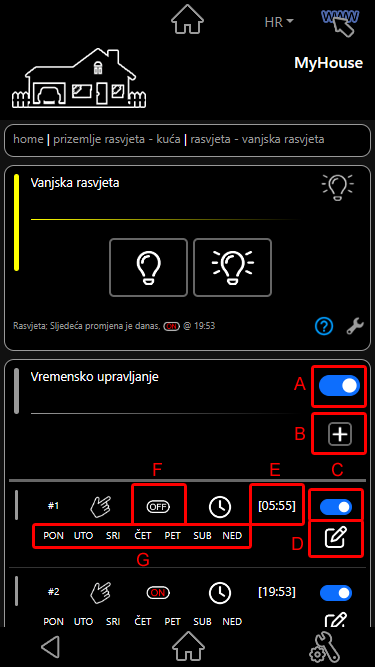

Slika ispod prikazuje dva vremenska programa (timera):

#1 zadana vrijednost OFF, vrijeme promjene [05:55] - kod izlaska sunca, za dane u tjednu od ponedjeljka do nedjelje (svaki dan)

#2 zadana vrijednost ON, vrijeme promjene [19:53] - kod zalaska sunca, za dane u tjednu od ponedjeljka do nedjelje (svaki dan)

A - glavni odabir da li će svi upisani vremenski programi (timeri) biti omogućeni ili ne. Ova se kontrola tretira kao "MASTER SWITCH" za vremenske programe (timere)

B - izrada novog vremenskog programa (timera)

C - lokalni odabir da li će upisani vremenski program (timer) biti omogućeni ili ne

D - izmjena postojećeg vremenskog programa (timera)

E - odabrano vrijeme promjene za vremenski program (timer)

F - nova vrijednost koja će automatski biti ažurirana u odabrano vrijeme promjene

G - dani u tjednu kod kojih će se ažurirati nova vrijednost u odabrano vrijeme promjene

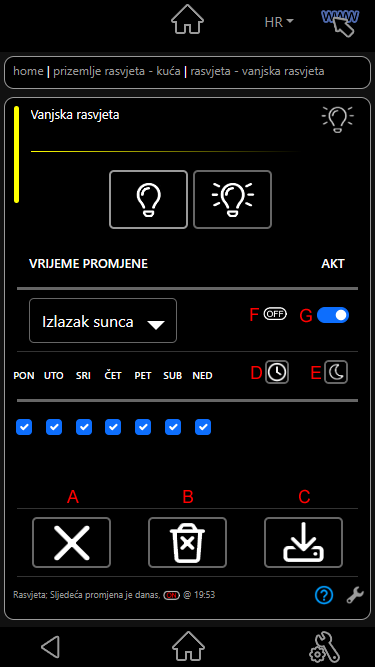

Slika ispod prikazuje izmjenu vremenskog programa (timera):

zadana vrijednost OFF, vrijeme promjene - kod izlaska sunca, za dane u tjednu od ponedjeljka do nedjelje (svaki dan)

Svaki zapis možete promijeniti, obrisati ili jednostavno deaktivirati bez brisanja. Deaktivirani zapis vremenskog programa (timera) nema utjecaja na promjenu vrijednosti bez obzira što je upisan.

A - tipka za poništavanje izmjene vremenskog programa (timera)

B - tipka za brisanje vremenskog programa (timera)

C - tipka za spremanje promjena vremenskog programa (timera)

D - tipka za odabir vremena promjene u obliku sata (0-23) i minuta (0-59)

E - tipka za odabir vremena promjene u obliku izlazak sunca / zalazak sunca

F - nova vrijednost koja će automatski biti ažurirana u odabrano vrijeme promjene

G - lokalni odabir da li će upisani vremenski program (timer) biti omogućeni ili ne

OnLine pomoć

U nastavku se nalazi OnLine pomoć koja se odnosi na odabranu komponentu. Za potpunu verziju pregled kliknite ovdje
